| UPS MONOFASE ON LINE, SERIE SR 5 ÷ 10kVA |
La serie SR doppia conversione con tecnologia DSP, Digital Signal Processor, è la perfetta soluzione per l'alimentazione delle utenze sensibili "mission critical"
che richiedono affidabilità e performance da un gruppo statico di continuità. La correzione del fattore di potenza in ingresso, l'alta affidabilità e la predisposizione
al funzionamento in parallelo ridondanza e potenza (N+X) forniscono un livello superiore di Power Quality per tutti i dispositivi elettronici sensibili ed i
dispositivi per la sicurezza quali gli elettromedicali.
MODALITÀ DI FUNZIONAMENTO
In condizioni di alimentazione elettrica normale, il carico è alimentato direttamente dall'Inverter mentre il raddrizzatore fornisce la potenza necessaria all'Inverter
e alla carica delle batterie.
Qualora si verifichi sulla rete di alimentazione una delle seguenti condizioni: interruzione della tensione, mancanza di una fase, tensione
fuori tolleranza, la batteria provvede a fornire l'energia necessaria all'Inverter per alimentare il carico senza soluzione di continuità.
Una volta ripristinate le normali condizioni di funzionamento, il raddrizzatore carica la batteria e nel contempo alimenta il carico attraverso l'Inverter.
Qualora si verifichi una delle seguenti condizioni: sovraccarico, tensione uscita Inverter fuori tolleranza, tensione ingresso Inverter
fuori tolleranza, guasto Inverter, sovratemperatura,
|
|
il carico viene trasferito automaticamente, senza soluzione di continuità, sulla rete di soccorso.
Quando vengono ripristinate le normali condizioni di funzionamento, il carico è ritrasferito automaticamente sull'Inverter.
CARATTERISTICHE GENERALI
Parallelabilità N+X.
Doppia conversione con tecnologia DSP.
Tensione sinusoidale, filtrata stabilizzata.
Correzione del fattore di potenza in ingresso, per ridurre il contenuto armonico.
Ampia tolleranza sulla tensione di ingresso senza intervento da batteria.
Tempo di intervento zero.
Moduli batterie supplementari per estendere facilmente l'autonomia del UPS a diverse ore. Disponibili con proprio carica batterie per garantire una veloce ed affidabile ricarica.
Capacità di sovraccarico elevata.
Elevata affidabilità delle batterie (test batterie automatico e manuale).
LCD display per le misure ed i parametri di sistema.
Protezione batteria da scarica completa.
Funzionalità ECO Mode.
Trasformatore di isolamento opzionale.
RS 232 standard, porta a contatti, USB, RS485 e SNMP opzionali.
Ingresso linea di soccorso separata opzionale.
Funzione convertitore di frequenza.
Emergency Power Off NO o NC opzionale.
|
|
|
|
DISPLAY E CONTROLLO
Il pannello frontale fornisce tutti i maggiori parametri e lo stato di funzionamento
del UPS, che include una completa diagnostica ed un semplice interfaccia per l'utente.
|
Indicatori LEDs: |
|
Tastiera: |
| 1 |
Rete |
6 |
ON/tacitazione allarme |
| 2 |
Linea di soccorso |
7 |
OFF |
| 3 |
Ridondanza |
8 |
Funzioni |
| 4 |
ECO Mode |
9 |
Tasto di scorrimento |
| 5 |
Allarme generico |
10 |
Enter |
LCD Display:
| . |
Stato
Presenza rete, batteria in scarica, ECO Mode, Bypass, Batteria bassa, tensione, Batteria guasta,
sovraccarico, UPS guasto, trasferimento con interruzione.
|
| . |
Parametri
Tensione ingresso, frequenza ingresso, tensione linea di soccorso, tensione uscita, frequenza uscita,
corrente uscita, carico percentuale, tensione di batteria, temperatura ambiente.
|
|
|

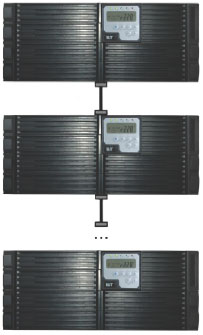

PARALLELABILITÀ N+X
L'apparato standard per esigenze di affidabilità od esigenze successive di maggiore potenza
disponibile, può essere collegato ad altre unità della stessa potenza collegando le logiche
di controllo degli UPS con apposito cavo accessorio, anche successivamente la prima installazione.
Questa funzionalità, senza alcuna previa programmazione in fabbrica, permette agli UPS il funzionamento
in ridondanza, quando la potenza necessaria è inferiore alla potenza nominale del singolo gruppo (n+1),
ed il funzionamento in potenza (2n) quando per spunti o maggior potenza necessaria, si ecceda la potenza
del singolo UPS. Queste selettività di funzionamento è automatica ed istantanea. Possono essere collegati
in parallelo fino a 4 unità, e sono disponibili quali accessori by-pass manuale esterno per la distribuzione
in parallelo fino a 200A (40kVA).
|
|
|
|
INTERFACCIA DI COMUNICAZIONE
Ogni UPS della serie SR è provvisto in configurazione standard di una vera porta di comunicazione RS232.
Questa interfaccia può essere utilizzata con il software opzionale.
Standard serial RS 232
L'interfaccia seriale è una porta RS232 intelligente che può collegare l'UPS al computer. Il
collegamento avviene attraverso un connettore standard D-Type, 9-pin, femmina. Tramite il software
opzionale possono essere monitorati continuamente i valori di misura, allarmi e stati operativi
dell'UPS. Nel caso di variazioni nell'UPS, le informazioni vengono indicate dal pannello di controllo
rispettivamente dal terminal collegato.
Oltre alla dotazione standard gli UPS della serie SR possono utilizzare quali accessori in
alternativa:
Porta a contatti puliti per remotizzazione allarmi in applicazione industriale.
Seconda interfaccia RS232, RS485, e porta USB per remotizzazione segnali e spegnimento automatico
delle utenze informatiche.
|
|
SNMP per il monitoraggio e l'integrazione nel sistema di controllo di rete.
L'interfaccia SNMP, Simple Network Management Protocol, è un protocollo universale
standardizzato di comunicazione; utilizzato per monitorare qualsiasi apparato della rete con
un semplice linguaggio di controllo.
L'Emergency Power Off, posizionato sul retro del UPS deve usare un contatto NO, il quale se chiuso
avvia la sequenza di spegnimento. Attraverso la porta a contatti accessoria è possibile avere
anche un contatto NC.
Il software fornibile a richiesta, è in grado di dare informazioni anche in caso di guasto,
nonché di programmare l'UPS per lo spegnimento in modo automatico.
Sistemi operativi compatibili:
Windows 98, 2000, NT, ME, XP, Vista, Windows 7, Novel Netware, Linux ...
Vi preghiamo contattare il rivenditore di zona per una soluzione personalizzata.
|
|
|
|
|
|
| Modello |
SR5000
|
SR6000 4U
|
SR6000
|
SR10000
|
SR10k 3/1
|
| Potenza |
5000VA/4500W |
6000VA/5400W |
6000VA/4800W |
10000VA/9000W |
10000VA/9000W |
| |
|
|
|
|
|
| INGRESSO |
|
| Tensione
nominale |
220/230/240Vca 2w |
380÷415 4w |
| Finestra tensione |
160÷280Vca monofase |
277÷485V |
| Fattore di potenza |
Fino a 0.99 a pieno carico |
| Frequenza |
50/60Hz |
| Finestra frequenza |
45÷65Hz |
| Distorsione (THiD) |
<6% |
<30% |
| |
|
|
|
|
|
| USCITA |
|
| Tensione |
220/230/240Vca 2w |
| Frequenza |
50/60Hz automatico |
| Stabilità frequenza |
± 0.2% da batteria |
± 0.1% da batteria |
| Forma d'onda
|
Sinusoidale |
| Distorsione (THD)
|
<3% |
| Tempo intervento |
0 ms |
| Fattore di cresta |
3 : 1 |
| Accensione da batteria |
Sì |
| Sovraccarico |
150% per 30" |
| |
|
|
|
|
|
| BATTERIA |
|
| Tipo |
VRLA senza manutenzione
|
| Tempo di ricarica |
4h al 90% |
5h al 90% |
| Tensione nominale |
240Vcc |
| Carica batterie |
1.8 A |
1.8 A |
2.1 A |
2.1 A |
2.1 A |
| Carica batterie opzionale |
4.5 A
|
| Test batterie |
Automatico e manuale |
| |
|
|
|
|
|
| RENDIMENTO |
|
| Modalità ON LINE |
Fino al 90% |
>91% |
| Modalità OFF LINE |
Fino al 95% |
Fino al 98% |
| |
|
|
|
|
|
| PARAMETRI
SISTEMA |
|
| Umidità
relativa |
<90% senza condensa |
| Temperatura funzionam. |
da 0 0°C a + 40°C |
| Rumorosità ad 1 mt |
50dBA |
| Interfaccia Comunicazione |
RS232 & EPO, opzionali:
Porta contatti, 2nd RS232, RS485, USB e SNMP |
| Parallelabilità |
Sì |
| Perdite |
<450W |
<600W |
| Connessioni Ingr./uscita |
Morsettiera |
| Collegamento batt. Ext. |
Plug-in & Play |
| Dimensioni (mm) |
440x680x88mm |
2x 440x550x132 |
2x 440x680x132 |
| Peso |
60kg |
60kg |
90kg |
100kg |
100kg |
| |
|
|
|
|
|
| STANDARDS |
|
| Sicurezza |
IEC/EN 62040-1-1, IEC/EN 60950-1 |
| EMC |
IEC/EN 62040-2, IEC/EN61000-3-2, IEC/EN61000-6-2 |
| Prestazioni |
EN 62040-3 |
| |
|
|
|
|
|
La ELIT Srl si riserva il diritto di apportare modifiche
ai propri prodotti senza preavviso. |
