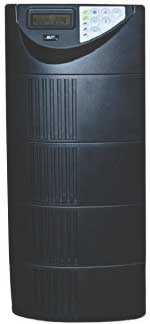

| UPS TRIMONOFASE ON-LINE, serie SPH 10kVA ÷ 20kVA |
La serie SPH doppia conversione con tecnologia DSP, Digital Signal Processor, è la perfetta
soluzione per l'alimentazione delle utenze sensibili "mission critical" che richiedono affidabilità
e performance da un gruppo statico di continuità. La correzione del fattore di potenza in ingresso,
l'alta affidabilità e la predisposizione al funzionamento in parallelo ridondanza e potenza (N+X)
forniscono un livello superiore di Power Quality per tutti i dispositivi elettronici sensibili ed i
dispositivi per la sicurezza quali gli elettromedicali.
MODALITÀ DI FUNZIONAMENTO
In condizioni di alimentazione elettrica normale, il carico è alimentato direttamente dall'Inverter
mentre il raddrizzatore fornisce la potenza necessaria all'Inverter e alla carica delle batterie.
|
|
Qualora si verifichi sulla rete di alimentazione una delle seguenti condizioni: interruzione della
tensione, mancanza di una fase, tensione fuori tolleranza, la batteria provvede a fornire l'energia
necessaria all'Inverter per alimentare il carico senza soluzione di continuità. Una volta ripristinate
le normali condizioni di funzionamento, il raddrizzatore carica la batteria e nel contempo alimenta il
carico attraverso l'Inverter.
CARATTERISTICHE GENERALI
Parallelabilità N+X
Doppia conversione con tecnologia DSP
Tensione sinusoidale, e stabilizzata
Correzione del fattore di potenza in ingresso, per ridurre il contenuto armonico
Ampia tolleranza sulla tensione di ingresso senza intervento da batteria
Tempo di intervento zero
Moduli batterie supplementari per estendere facilmente l'autonomia del UPS a diverse ore.
Disponibili con proprio carica batterie per garantire una veloce ed affidabile ricarica
Capacità di sovraccarico elevata
Elevata affidabilità delle batterie (test batterie automatico e manuale)
LCD display per le misure ed i parametri di sistema
Protezione batteria da scarica completa
Funzionalità ECO Mode
Trasformatore di isolamento opzionale
RS 232 standard, porta a contatti, USB, RS485 e SNMP opzionali
Ingresso linea di soccorso separata opzionale
Funzione convertitore di frequenza
Emergency Power Off NO o NC.
|
|
|
|
DISPLAY E CONTROLLO
Il pannello frontale fornisce tutti i maggiori parametri e lo stato di funzionamento del UPS,
che include una completa diagnostica ed un semplice interfaccia per l'utente.
| . |
Indicatori LEDs: |
. |
Tastiera: |
| 1 |
Rete |
6 |
ON/tacitazione allarme |
| 2 |
Linea di soccorso |
7 |
OFF |
| 3 |
Ridondanza |
8 |
Funzioni |
| 4 |
ECO Mode |
9 |
Tasto di scorrimento |
| 5 |
Allarme generico |
10 |
Enter |
LCD Display:
| . |
Stato
Presenza rete, batteria in scarica, ECO Mode, Bypass, Batteria bassa,
tensione, Batteria guasta, sovraccarico, UPS guasto, trasferimento con interruzione.
|
| . |
Parametri
Tensione ingresso, frequenza ingresso, tensione linea di soccorso, tensione uscita,
frequenza uscita, corrente uscita, carico percentuale, tensione di batteria, temperatura ambiente.
|
|
|
PARALLELABILITÀ N+X
L'apparato standard per esigenze di affidabilità od esigenze successive di maggiore potenza
disponibile, può essere collegato ad altre unità della stessa potenza collegando le logiche di
controllo degli UPS con apposito cavo accessorio, anche successivamente la prima installazione.
Questa funzionalità, senza alcuna previa programmazione in fabbrica, permette agli UPS il funzionamento
in ridondanza, quando la potenza necessaria è inferiore alla potenza nominale del singolo gruppo
(n+1), ed il funzionamento in potenza (2n) quando per spunti o maggior potenza necessaria,
si ecceda la potenza del singolo UPS. Queste selettività di funzionamento è automatica
ed istantanea. Possono essere collegati in parallelo fino a 4 unità, e sono disponibili quali
accessori by-pass manuale esterno per la distribuzione in parallelo fino a 200A (40kVA).
INTERFACCIA DI COMUNICAZIONE
Ogni UPS della serie SPH è provvisto in configurazione standard di una porta di comunicazione RS232.
Questa interfaccia può essere utilizzata con il software opzionale.
|
|
|
|
Standard serial RS 232
L'interfaccia seriale è una porta RS232 intelligente che può collegare l'UPS al computer. Il
collegamento avviene attraverso un connettore standard D-Type, 9-pin, femmina. Tramite il software
opzionale possono essere monitorati continuamente i valori di misura, allarmi e stati operativi dell'UPS.
Nel caso di variazioni nell'UPS, le informazioni vengono indicate dal pannello di controllo
rispettivamente dal terminal collegato.
Gli UPS della serie SPH possono utilizzare le seguenti schede di interfaccia accessorie:
Porta a contatti puliti per remotizzazione allarmi in applicazione industriale.
Seconda interfaccia RS232, RS485, e porta USB per remotizzazione segnali e spegnimento
automatico delle utenze informatiche.
2nd RS232, RS485 and USB port for remote signaling and automatic computer shutdown.
SNMP per il monitoraggio e l'integrazione nel sistema di controllo
di rete. L'interfaccia SNMP, Simple Network Management Protocol, è un protocollo universale
standardizzato di comunicazione; utilizzato per monitorare qualsiasi apparato della rete con
un semplice linguaggio di controllo.
L'Emergency Power Off, posizionato sul retro del UPS deve usare un contatto NO,
il quale se chiuso avvia la sequenza di spegnimento. Attraverso la porta a contatti accessoria è
possibile avere anche un contatto NC.
|
|
Il software fornibile a richiesta, è in grado
di dare informazioni anche in caso di guasto, nonché di programmare l'UPS per lo spegnimento in modo
automatico.
Sistemi operativi compatibili:
Windows 98, 2000, NT, ME, XP, Vista, Windows 7,
Novel Netware, Linux . Vi preghiamo contattare il rivenditore di zona per una soluzione
personalizzata.
ACCESSORI
- Armadi batterie standardizzati disponibili per una semplice estensione della autonomia fino a diverse ore.
Gli armadi sono disponibili con il proprio carica batterie indipendente per garantire una sicura e
rapida ricarica.
|
|
|
|
|
|
| Modello |
SPH10000
|
SPH15000
|
SPH20000
|
SPH KING15
|
SPH KING20
|
| Potenza nom. kVA/kW |
10/9 |
15/13.5 |
20/18 |
15/12 |
20/16 |
| |
|
|
|
|
|
| INGRESSO |
|
| Tensione nominale |
380/400/415Vca 4 fili |
| Finestra tensione |
277 ÷ 485Vca |
308 ÷ 460Vca |
| Fattore di potenza |
Fino a 0.99 |
0.95 a pieno carico |
0.98 a pieno carico |
| Frequenza |
50/60Hz |
| Finestra frequenza |
45 ÷ 65Hz |
35 ÷ 70Hz |
| Distorsione (THiD) |
< 30% |
< 25% |
| |
|
|
|
|
|
| USCITA |
|
| Tensione |
220/230/240Vca 2 fili |
| Frequenza |
50/60Hz automatico |
| Stabilità frequenza |
± 0.2% da batteria; reg. ±1Hz o ±3Hz |
Statica <1%, dinamica ±4% |
| Forma d'onda |
Sinusoidale |
| Distorsione (THD) |
< 3% |
| Tempo intervento |
0 ms. |
| Fattore di cresta |
3 : 1 |
| Accensione da batteria |
Sì |
No |
| Sovraccarico |
150% per 3'' |
150% per 1' |
| |
|
|
|
|
|
| BATTERIA |
|
| Tipo |
VRLA senza manutenzione |
| Tempo di ricarica |
4h al 90% |
6h al 90% |
5h al 90% |
| Tensione nominale |
240Vdc |
± 288Vdc |
| Test batteria |
Automatico e periodico (programmabile) |
| |
|
|
|
|
|
| RENDIMENTO |
|
| Modalità ON LINE |
Fino al 90% |
> 91% |
Fino al 94.5% |
| Modalità OFF LINE |
Fino al 95% |
98% |
| |
|
|
|
|
|
| PARAMETRI SISTEMA |
|
| Umidità relativa |
< 90% senza condensa |
| Temperatura funzion. |
da 0°C a + 40°C |
| Rumorosità ad 1 mt |
< 50dBA |
< 52dBA |
< 53dBA |
| Intefaccia Comunicazione |
RS232 & EPO, opzionali:
contacts, 2nd RS232, RS485, USB, SNMP |
RS232, contacts & EPO, opzionali:
RS485, USB e SNMP |
| Parallelabilità |
Sì |
No |
| Perdite |
< 600W |
850W |
1150W |
750W |
960W |
| Connessioni Ingr./uscita |
Morsettiera |
| Collegamento batt. Ext. |
Plug-in & Play |
Morsettiera |
| Dimensioni (mm) |
290x645x881 |
2x 290x645x881 |
340x800x820 |
450x860x1250 |
| Peso senza batterie |
45kg |
75kg |
80kg |
85kg |
154kg |
| |
|
|
|
|
| STANDARDS |
|
| Sicurezza |
IEC/EN 62040-1-1, IEC/EN 60950-1 |
| EMC |
IEC/EN 62040-2, IEC/EN61000-3-2, IEC/EN61000-6-2 |
| Prestazioni |
EN 62040-3 |
| |
|
|
|
|
|
La ELIT Srl si riserva il diritto di apportare modifiche
ai propri prodotti senza preavviso. |
