| Schema
a blocchi |

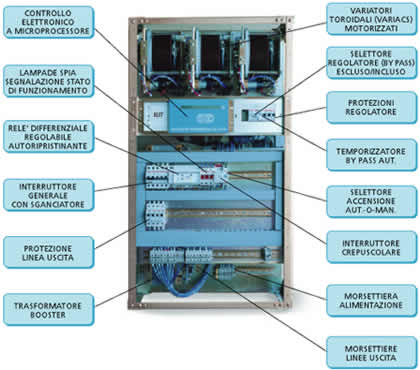

I regolatori di potenza "ELIGHT"
possono essere inseriti su un impianto esistente completo
di quadro elettrico, oppure può essere fornito su impianto
nuovo e quindi il regolatore sarà completo di quadro
comando.
|
Schema

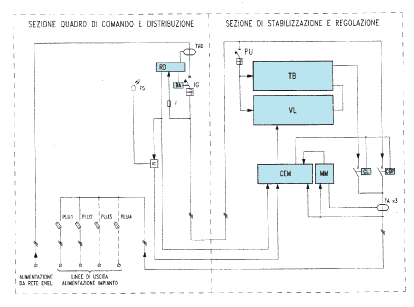

a blocchi per regolatore con quadro elettrico
 |
LEGENDA
IG
|
interruttore generale |
 |
| BA |
sganciatore a lancio di
corrente |
|
| RD |
relè differenziale
autoripristinante |
|
| TAD |
trasformatore di corrente
toroidale per relè differenziale |
|
| IC+FS |
interruttore crepuscolare
con fotosensore esterno |
|
| PU |
protezioni unipolari circuiti
di potenza del regolatore |
|
| PLU.. |
protezioni linee uscita |
|
| VL |
autotrasformatore variabile
(Variac) |
|
| TB |
trasformatore BOOSTER |
|
| CEM |
controllo elettronico a
microprocessore |
|
| CL |
contattore di funzionamento
con regolatore incluso |
|
| CBP |
contattore di funzionamento
con regolatore escluso (By Pass) |
|
| MM |
multimetro (Presente solo
per la versione "ELIGHT PLUS" |
|
|
CIRCUITO
DI POTENZA
La stabilizzazione è ottenuta con variatori motorizzati
a spazzola strisciante accoppiati a trasformatori BOOSTER
collegati in serie ad ogni circuito di alimentazione
e controllati indipendentemente per singola fase nei
modelli fino a 45 kVA, con motorizzazione unica nei
modelli superiori. |

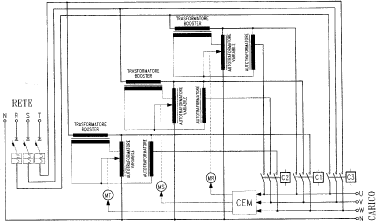

Schema elettronico
di principio del circuito di potenza
|
|

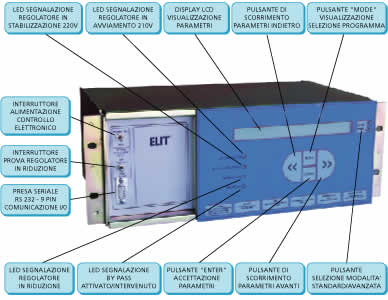

CONTROLLO
ELETTRONICO A MICROPROCESSORE
I regolatori di flusso "ELIGHT" sono stabilizzatori
di tensione controllati da un sistema a microprocessore,
il quale gestisce tutte le funzioni di stabilizzazione
e regolazione della tensione in base a programmi stabiliti
o personalizzabili. |
|
|
 |
|
